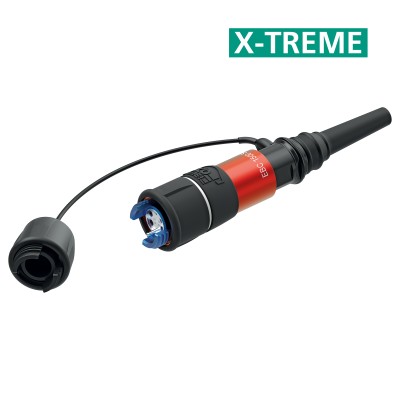

FIBERFOX_NKO4S_FX_blue front_persp front_RGB_WEB 1
1/2
neutrik / Produkte / FIBERFOX / FIBERFOX EBC15 (D-size) / FIBERFOX EBC15 Kabel / FIBERFOX X-TREME EBC15 4CH Cable

FIBERFOX X-TREME EBC15 4CH Cable

Datenblatt Download

Der FIBERFOX X-TREME EBC15 4CH Kabelstecker ist schnittfest dank seiner doppelten Ummantelung mit Glasgarn und bietet zudem einen Nagetierschutz. Durch die Verwendung von Aramidgarn wird eine hervorragende Zugentlastung erreicht. Das Kabel wird von einem schwarzen PUR-Außenmantel umhüllt. Dadurch ist das Kabel für Außenanwendungen geeignet. FIBERFOX X-TREME eignet sich für eine breite Palette von Anwendungen, darunter Beleuchtung, Netzwerk, Beschallung, Video, Rundfunk, Verteidigung und Regierung, Eisenbahn und Petrochemie. Das innovative Design ermöglicht den Einsatz in herausfordernden Umgebungen, in denen konstante Leistung und absolute Zuverlässigkeit entscheidend sind.

Der FIBERFOX X-TREME EBC15 ist nach der Norm MIL-DTL-83526 konstruiert und ist mit allen anderen Steckern mit dieser Norm kompatibel.

FIBERFOX X-TREME ist jetzt sowohl in Multimode als auch in Singlemode erhältlich.

Dank der Expanded-Beam-Technologie und der präzisen optischen Ausrichtung bietet das System eine hohe Immunität gegen Staub, Schlamm, Flüssigkeiten und andere Verunreinigungen. Die hermaphroditische FIBERFOX-Kupplung macht Adapter sowie weibliche und männliche Steckhälften überflüssig. Der Kabelstecker wird vormontiert geliefert und ist nicht als Einzelteil erhältlich. Das fertige Kabel ist in standardisierten Längen erhältlich und wird entweder auf einer Trommel oder einer Luftspule verpackt.

Features & Benefits
  • Verfügbar in Multimode und Singlemode
  • X-TREME Kabelschutz für anspruchsvolle Außenanwendungen
  • Nagetierschutz & schnittfest
  • Extrem robuste, hochbelastbare Steckverbinder IP68 (gesteckt & ungesteckt)
  • Kabel sind direkt verlängerbar, keine Kupplungen erforderlich
  • Verschleißfreie Steckverbinder, > 10'000 Steckzyklen ohne jegliche Wartung
  • Kabelsteckverbinder sind nach MIL-DTL-83526 konstruiert und kompatibel mit anderen Steckverbindern nach diesem Standard
  • Keine speziellen Reinigungs- oder Messwerkzeuge erforderlich
Downloads
3D Model NKOX4M3-FX
STEP - 7.7 MB
Drawing NKOX4M3-FX
pdf - 101.43 KB
NKOX4S_FX
pdf - 271.38 KB
Drawing NKOX4M3-FX
vnd.dwg - 270.49 KB
NDS32 - FIBERFOX X-TREME 4CH
pdf - 343.26 KB
Handling Instruction - FIBERFOX
pdf - 1.42 MB
NEUTRIK - FIBERFOX EXPANDED BEAM CONNECTOR - NF32 V7 202410
pdf - 12.82 MB

Technische Informationen

Produkte
Title FIBERFOX X-TREME EBC15 4CH
Gender Hermaphroditic
Mechanische Daten
Tensile Strength 1'800N
Compressive load 50'000N
Lifetime (typ.) 10'000 mating cycles
Bump resistance 4000 bumps @ 40g acceleration
Vibrational Sinusoidal 10-500Hz, 0.75 amplitude @ 10g acceleration
Material
Boot Rubber (EPDM)
Insert Steel
Shell Aluminium
Shell plating Hard anodize
Strain relief Brass
Umwelt
Flammability UL 94 V-0
Protection Class IP68 mated and unmated (1m for 60 min)
Compatibility MIL-DTL-83526
Temperature Range -40°C to +70°C
Optical
Insertion Loss Multimode Typ. 1.5dB per connection / Max. 2.5dB per connection
Return Loss Multimode N/A
Insertion Loss Singlemode Typ. 1.0 dB max. 2.0 dB per connection (according with IEC 61300-3-4) Max. 2.5dB per connection (acc. with IEC 61300-3-34)
Return Loss Singlemode Typ. >32dB (according with IEC 61300-3-6)
Optical Connector EBC
Optical wiring ISO / IEC 11801
Mobile cable
Colour Black, matte
Core diameter Multimode 50µm / Singlemode 9µm
Cladding diameter 125 µm
Cable jacket PUR
minimal bending radius 92 mm
Number of fibers 4
Cable rentation Aramid yarn
Weight 82 kg/km
Overall diameter 9.2 mm
Outer shield Coated glass yarn
Zubehör
NOR-FX*
SCNOX-FX
SCDP-FX-*

Dichtung für Einbaustecker in D-Form, 6 Farben

 FIBERFOX 27610011 o adapters.png
FIBERFOX Adaptor BOX
FIBERFOX 27405001 hvs briDge.png
FIBERFOX EBC15 4CH briDge

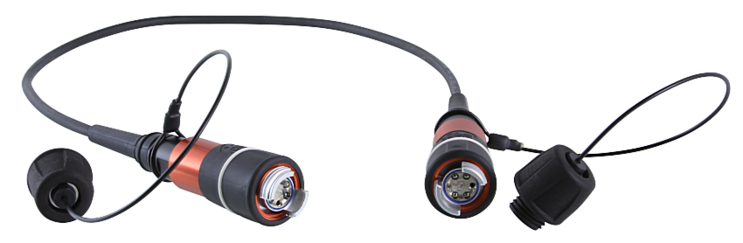

NKO4M3-FX Kabel
FIBERFOX X-TREME EBC15 4CH Bestellinformationen
Multimode Order CodeMultimode
product code		DescriptionSinglemode
order code		Singlemode
product code		Description
1036224NKOX4M3-FX-0-050FF X-TREME EBC15 MM 4CH 50m OM3 airspool1038637NKOX4S-FX-0-050FF X-TREME EBC15 SM 4CH 50m  airspool
1036236NKOX4M3-FX-3-050FF X-TREME EBC15 MM 4CH 50m OM3 CableReel GT3801038638NKOX4S-FX-3-050FF X-TREME EBC15 SM 4CH 50m  CableReel GT380
1036226NKOX4M3-FX-0-100FF X-TREME EBC15 MM 4CH 100m OM3 airspool1038639NKOX4S-FX-0-100FF X-TREME EBC15 SM 4CH 100m  airspool
1036239NKOX4M3-FX-3-100FF X-TREME EBC15 MM 4CH 100m OM3 CableReel GT3801038640NKOX4S-FX-3-100FF X-TREME EBC15 SM 4CH 100m  CableReel GT380
1036229NKOX4M3-FX-0-150FF X-TREME EBC15 MM 4CH 150m OM3 airspool1038641NKOX4S-FX-0-150FF X-TREME EBC15 SM 4CH 150m  airspool
1036241NKOX4M3-FX-5-150FF X-TREME EBC15 MM 4CH 150m OM3 CableReel GT4501038642NKOX4S-FX-5-150FF X-TREME EBC15 SM 4CH 150m  CableReel GT450
1036230NKOX4M3-FX-0-200FF X-TREME EBC15 MM 4CH 200m OM3 airspool1038643NKO4XS-FX-0-200FF X-TREME EBC15 SM 4CH 200m  airspool
1036232NKOX4M3-FX-0-300FF X-TREME EBC15 MM 4CH 300m OM3 airspool1038645NKO4XS-FX-0-300FF X-TREME EBC15 SM 4CH 300m  airspool
1036234NKOX4M3-FX-0-500FF X-TREME EBC15 MM 4CH 500m OM3 airspool1038647NKO4XS-FX-0-500FF X-TREME EBC15 SM 4CH 500m  airspool
1036235NKOX4M3-FX-0-1000FF X-TREME EBC15 MM 4CH 1000m OM3 airspool1038648NKO4XS-FX-0-1000FF X-TREME EBC15 SM 4CH 1000m OM3 airspool
* Customized Cable Solutions with different lengths available upon request.
Märkte & Anwendungen
  • Verteidigung & Regierung
  • Eisenbahn
  • Öl & Gas Station
  • Video
  • PA-Markt
  • Beleuchtung & Netzwerk
