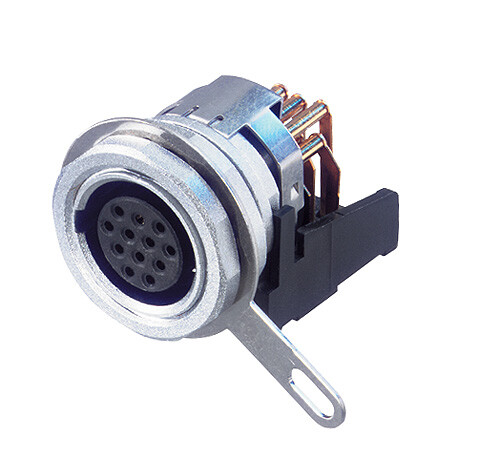

12-polige Einbaubuchse, horizontale Leiterplatten-Version
Der miniCON ist, mit seiner flexiblen und kompakten Konstruktion, ausgezeichnet für Multipin/Industrie Anwendungen geeignet. Der robuste Miniatursteckverbinder aus Metall hat eine Push-Pull Verriegelung und besticht durch sein hervorragendes Preis/Leistungsverhältnis.
| Produkte | |
| Titel | MPF12-H |
| Verbindungstyp | miniCON |
| Geschlecht | female |
| Elektrisch | |
| Durchgangswiderstand | ≤ 8 mΩ |
| Durchschlagsfestigkeit | 1 kVdc |
| Isolationswiderstand | > 0.5 GΩ |
| Nennstrom pro Kontakt | 3 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | < 25 N |
| Leiterquerschnitt | 0,5 AWG |
| Leiterquerschnitt | 20 AWG |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Push-Pull |
| Einbaurichtung | Rear mounting |
| Gehäuseform | 14.10 mm |
| Material | |
| Kontaktbeschichtung | 0.2 µm AuCo |
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyamide (PA 6.6) |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Umwelt | |
| Entflammbarkeit | UL 94 V-0 |
| Schutzklasse | IP 5X |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
