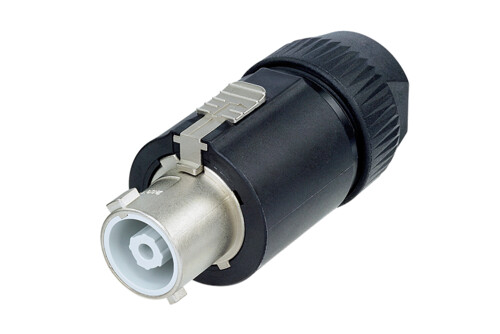

NAC3FC-HC
powerCON 32 A Kabelsteckverbinder
Die 32 A powerCON Serie ist eine extrem robuste und zuverlässige, verriegelnde, einphasige Netzsteckverbindung für hohe Strombelastbarkeit (32 A Nennstrom). Die Serie ist ein nicht standardisiertes 3-poliges Verbindungssystem ohne Schaltleistung für leistungsstarke Verteilungssysteme und versorgt professionelles Audio- und Licht-Equipment sowie Installationen. Die Stecker verfügen über Kontakte für Phase, Neutralleiter und Erde mit einem Nennstrom von 32 A und einer Nennspannung von 250 V.
Features & Benefits
- 250 V Wechselspannung, 32 A einphasig (für 32°C Umgebungstemperatur)
- Voreilender Massekontakt
- Schnelles und einfaches Verriegelungssystem zur Verhinderung von versehentlichem Ausstecken
- Kabeldurchmesser von 8 - 20 mm
- Schraubanschlüsse für Kabeladern von 2.5 bis 6.0 mm² (AWG 14 - 10)
- Exzellentes Kabelhandling und -schutz
- Extrem robust und zuverlässig
- VDE, UL, cUL und JET zertifiziert
- IEC 62368-1 conform bis zu 4000 W
Downloads
30011006_-_NAC3FC-HC
stp - 2.61 MB
Drawing NAC3FC-HC
pdf - 186.8 KB
nac3fc-hc-2
dxf - 1.3 MB
NAC3FC-HC
stp - 3.72 MB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG DE 202210-V25
pdf - 6.96 MB
BDA 178 V4 - powerCON HC - Locking 2P+PE AC appliance coupler
pdf - 4.66 MB
verband-deutscher-elektrotechniker-e-v---association-of-german-electrical-engineers--powercon-32-a
pdf - 1.03 MB
Certificate_UL_UL-CA-20240130 (2024-01-30)
pdf - 290.87 KB
CB Certificate PoweCON 32A
pdf - 502.47 KB
JET certification NAC3FC-HC 32A125V 2021
pdf - 244.51 KB
Technische Informationen
| Produkte | |
|---|---|
| Titel | NAC3FC-HC |
| Verbindungstyp | powerCON |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 4 kVdc / 2.8 kVac |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennspannung Europa | EN 61984: 32 A 250 V AC |
| Nennspannung USA | UL 1977: 32 A 250 V AC |
| IEC 62386-1 conform | bis zu 4000 W rms |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 8 - 20 mm |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | 2.5 - 6 mm² |
| Leiterquerschnitt | 14 - 10 AWG |
| Anschlussart | screw terminals |
| Verriegelung | Quick Lock |
| Material | |
|---|---|
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 25 % GR) |
| Verriegelungselement | Zinc diecast (ZnAl4Cu1) |
| Gehäuse | Polyamide (PA 6 30 % GR) |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Schutzklasse | IP 20 (mated) |
| Sicherheitsanforderungen | EN/IEC 61984 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -25 °C to +70 °C |
