neutrik > Produkte > powerCON > powerCON
blau/grau
> NAC3FXXA-W-S

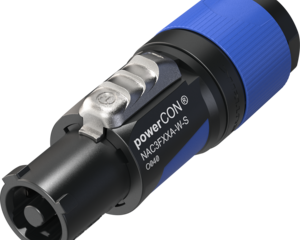

NAC3FXXA-W-S-view 45 degree

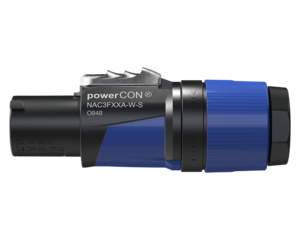

NAC3FXXA-W-S view side

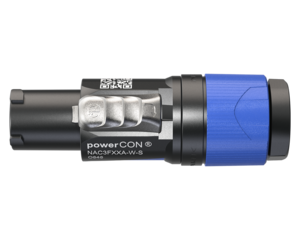

NAC3FXXA-W-S view from top

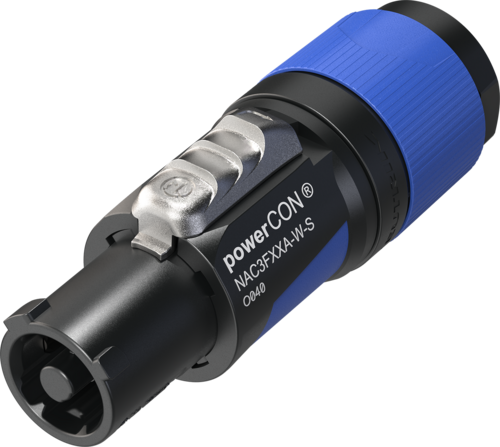

NAC3FXXA-W-S-view 45 degree

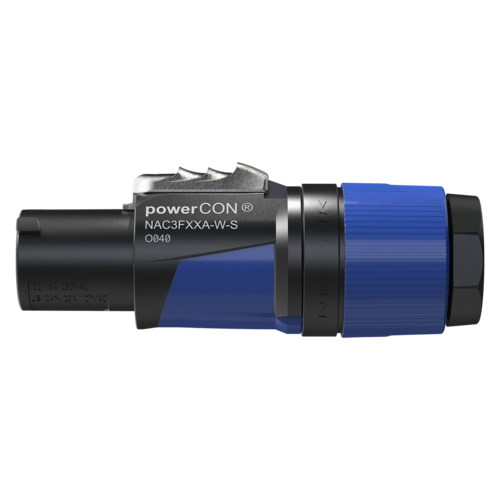

NAC3FXXA-W-S view side

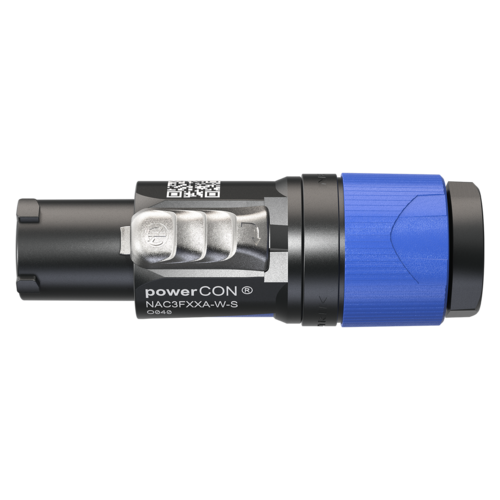

NAC3FXXA-W-S view from top

NAC3FXXA-W-S

IEC EN 60320-1 konform | für Netzkabel nach IEC EN 60799:2021

Verriegelbarer AC-Netzkabelstecker, kodiert und farbcodiert (blau) für Power-In, Schraubklemmenmontage, für Kabeldurchmesser 6 - 12 mm.

Der powerCON FXXA/FXXB ist ein einphasiger (3-Leiter) verriegelbarer, unter Last steckbarer Netzstecker (CBC), wenn er mit Einbauversionen der powerCON XX Serie verbunden wird.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1 zertifiziert, daher als Bestandteil von Kabelsätzen nach IEC 60799 / UL 817 und Geräten nach IEC 62368-1 zugelassen
  • Ergonomisches Design mit rutschfestem Zweikomponenten-Gehäuse
  • Power-In (blau) und Power-Out (grau) Versionen mit unterschiedlicher Kodierung zur Vermeidung von Verwechslungen
  • Einzigartige NEUTRIK-Verschlussbuchse und Zugentlastung für Kabeldurchmesser von 6 mm bis 12 mm
  • Einfache Montage, da die Zugentlastung mechanisch mit dem Einsatz verriegelt und mit dem Gehäuse ausgerichtet ist
  • Überlegener NEUTRIK-Qualitätsstandard, extrem robust und zuverlässig
  • Einfaches und zuverlässiges Drehverschluss-System
  • Verbesserter Knickschutz durch Zwei-Komponenten-Durchführung

Downloads

  • 3d drawing NAC3FXXA-W-S (STP)
  • Drawing NAC3FXXA-W-S (PDF)
  • Drawing NAC3FXXA-W-S (DXF)
  • Assembly instruction powerCON Cable Connector - NAC3FXXA-W-S / NAC3FXXB-W-S / NAC3FXXA-W-L / NAC3FXXB-W-L
  • CB Certificate powerCON cable connectors NAC3FXXA-W-S, NAC3FXXA-W-L
  • VDE Certificate ENEC10/VDE NAC3FXXA-W-S, NAC3FXXA-W-L
  • cUL Certificate E343813 powerCON NAC3FXXA-W-*

Assembly instruction video for powerCON FXXA/FXXB

Cable list

cable-list_NAC3FXX-x

Technische Daten

Produkte
Titel NAC3FXXA-W-S
Produktserie powerCON Blau/Grau
Elektrisch
Durchgangswiderstand ≤ 2 mΩ
Durchschlagsfestigkeit > 3 kV AC (nach Steckzyklen)
Isolationswiderstand > 10 GΩ (anfangs)
Anzahl der elektrischen Kontakte 2 + PE
Rating Europa EN 60320-1: 16 A 250 V AC, CBC
Rating USA cUL 60320-1: 20 A 127 V AC, CBC
Mechanische Daten
Außendurchmesser Kabel 6 – 12 mm
Lebensdauer Üblicherweise 5'000 Steckzyklen
Leiterquerschnitt (mm²) 1,5 – 2,5 mm²
Leiterquerschnitt (AWG) 14 – 12 AWG
Verriegelung Drehverschluss
Anschlussart Schraubklemmen
Material
Kontaktbeschichtung AG
Kontakte Kupfer-Legierung
Einsatz Polyamide (PA6.6)
Verriegelungselement Zinkdruckguss
Gehäuse Polyamide (PA6) / TPE
Zugentlastung Polyketone
Hülse Polypropylene/TPE
Umwelt
Temperaturbereich -33 °C bis +80 °C
Schutzart IP20
Entflammbarkeit nach UL94 V-0

Zubehör

HTLACA View 2
HTLACA
HTLACB
HTLACB
