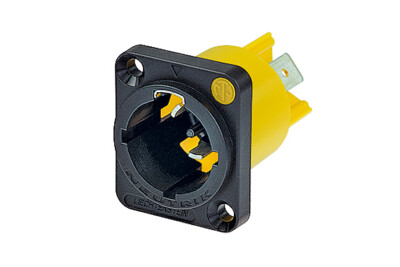

NAC3MPX

* Discontinued *
Nachfolgeprodukt: NAC3MPX-TOP

Gerätestecker, Power-In, 6.35 mm Flachsteckzungen

Der powerCON TRUE1 ist ein verriegelbarer Gerätesteckverbinder für eine Strombelastbarkeit bis 16 A. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Der powerCON TRUE1 ist eine Steckvorrichtung und darf deshalb unter Last und unter Spannung ein- und ausgesteckt werden.

Features & Benefits

Power-In Gerätestecker

Netzsteckvorrichtung mit Neutralleiter
Strombelastbarkeit bis 16 A (USA: 20 A)
Schnelles und einfaches Verriegelungssystem
Extrem robust und zuverlässig
ENEC zertifiziert gemäss IEC 60320
UL recognized components
IP65 Schutz in Kombination mit SCNAC-MPX (gesteckt oder mit geschlossener Kappe)

Downloads

Neutrik Product Guide - 06 powerCON and Circular Connectors PG DE 202210-V25

pdf - 6.96 MB

bda-330---powercon-true1-nac3mpx

pdf - 2.94 MB

ul-certificate-of-compliance---powercon-true1-nac3mpx-and-nac3px

pdf - 90.65 KB

ip-test-report

pdf - 1.61 MB

BDA 380 - powerCON TRUE 1 - NAC3MX-W

CoC_Chassis_2018-07-03

pdf - 349.32 KB

NAC3MPX_VDE_Certificate

pdf - 146.71 KB

Certificate_CB_DE1-67967

pdf - 98.73 KB

Links

UL Certificate (ECBT2.E343813) cUL Certificate (ECBT8.E343813)

Technische Informationen

Produkte
Titel	NAC3MPX

Elektrisch
Durchgangswiderstand	≤ 3 mΩ
Durchschlagsfestigkeit	4 kVdc / 2.8 kVac
Isolationswiderstand	> 0.1 GΩ (after damp heat test)
Anzahl elektrischer Kontakte	2 + PE
Nennstrom pro Kontakt	16 A rms (USA: 20 A)
Nennspannung	250 V ac

Mechanische Daten
Lebensdauer	> 5000 mating cycles
Leiterquerschnitt	2.5 AWG
Leiterquerschnitt	12 AWG

Material
Kontaktbeschichtung	2 µm Ag
Verriegelungselement	Stainless steel
Gehäuse	Polyamide (PA 6.6)
Contacts	Spring Copper (CuSn0.2)

Umwelt
Entflammbarkeit	UL 94 V-0
Temperaturbereich	- 30 °C - +80 °C

Zubehör

SCCD-W

gefederte Dichtklappe

SCNAC-MPX

*** DISCONTINUED *** Dichtkappe für den powerCON TRUE1 Gerätestecker NAC3MPX
