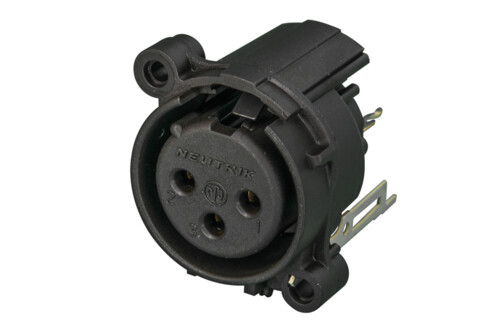

NC3FAV2-0

3 polige Chassisbuchse, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage, Rückhaltefeder anstatt Verriegelung

Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Tulpenkontakte und polierte Kontaktpunkte. UL recognized component.

Features & Benefits

Kleinster XLR Einbaustecker, höchste Packdichte
Plastik Gehäuse, Stahl Rückhaltefeder
Female Tulpenkontakte
Polierter Kontaktbereich, hartvergoldet
Gehäuse Entflammbarkeit UL94 V-0

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NC3FAV2-0
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	6 A
Nennspannung	< 50 V
Erdungsoptionen	Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1

Mechanische Daten
Einsteckkraft	≤ 20 N
Einsteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Verriegelungskraft	> 20 separating force N
Leiterquerschnitt
Anschlussart	vertical PCB mount
Verriegelung	Retention spring
Einbaurichtung	Rear mounting
Gehäuseform	A
Mounting	A-Screw

Material
Kontakte	Bronze (CuSn6)
Einsatz	Polyamide (PA 6.6 30 % GR)
Verriegelungselement	Steel Ck67

Umwelt
Zulassungen	UL
Entflammbarkeit	UL 94 V-0
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
