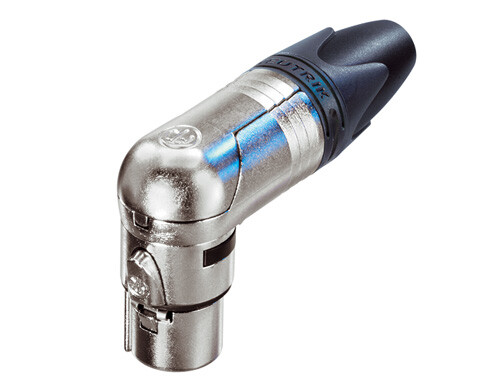

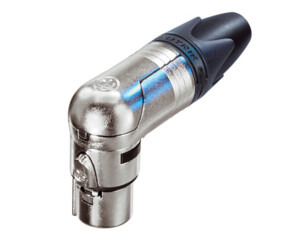

3-polige Winkelkabelbuchse, vernickeltes Gehäuse, Silber beschichtete Kontakte

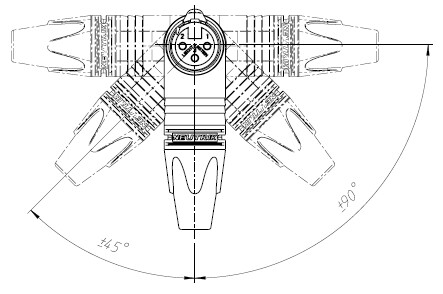

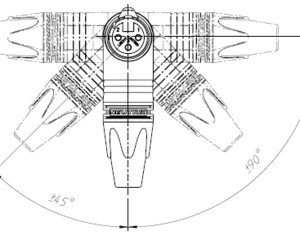

Die RX Serie ist die rechtwinklige Version der XX Kabelstecker Serie. Der Nachfolger der RC Serie bietet verschiedene neue Features, die den Stecker noch verlässlicher machen. Die Kabelstecker sind nun einfacher zu Montieren, die Kontakte sind noch robuster und auch die Kabelzugentlastung wurde verbessert.
| Produkte | |
| Titel | NC3FRX |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 2 GΩ (initial) |
| Nennstrom pro Kontakt | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Kabeldurchmesser | 3.5 - 8.0 mm |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 2.5 mm² |
| Leiterquerschnitt | max. 14 AWG |
| Anschlussart | Solder contacts |
| Material | |
| Knickschutz | Polyurethan |
| Kontaktbeschichtung | 2 µm Ag |
| Kontakte | Bronze (CuSn8) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
