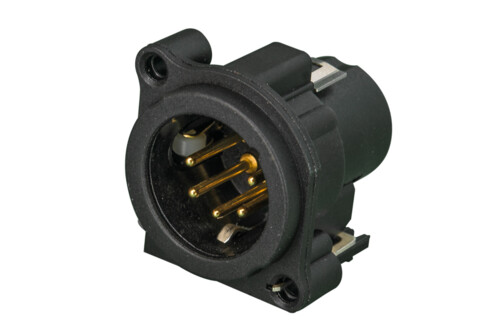

NC5MAV-SW

5 poliger Chassisstecker, integrierter Switch-Schalter, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage, Farbkodierung möglich

Der Switch wird beim Einstecken eines XLR Steckers aktiviert und bietet die Möglichkeit die gesteckte Verbindung anzuzeigen, zu überwachen und zu kontrollieren. Der Switch enthält einen normal open und normal closed Kontakt.

Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Gabelkontakte und polierte Kontaktpunkte.

Features & Benefits

Kleinster XLR Einbaustecker, höchste Packdichte
Plastik Gehäuse, Stahl Verriegelung
Polierter Kontaktbereich, hartvergoldet
Gehäuse Entflammbarkeit UL94HB
Mit Wechselschalter ausgestattet
Normally open, normally closed (NO - NC) Kontakt
Switch wird beim Einstecken eines XLR Steckers aktiviert

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Technische Informationen

Produkte
Titel	NC5MAV-SW
Verbindungstyp	XLR
Geschlecht	male

Elektrisch
Kapazität zwischen Kontakten	≤ 7 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	3 A
Nennspannung	< 50 V
Erdungsoptionen	Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1

Mechanische Daten
Einsteckkraft	≤ 20 N
Einsteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Anschlussart	vertical PCB mount
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	A
Mounting	A-Screw
