*** DISCONTINUED ***

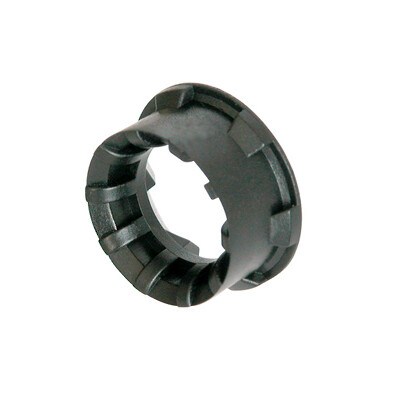

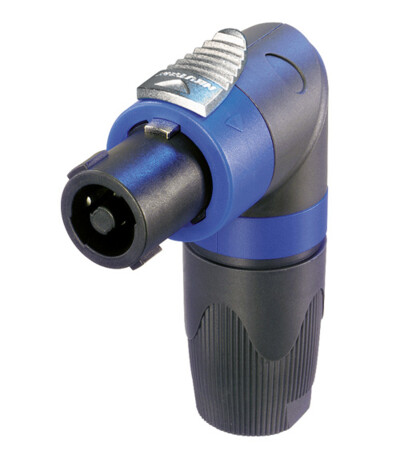

4 polige rechtwinklige Kabelbuchse, Spannzange, dunkelgraue Spannhülse
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.
| Produkte | |
| Titel | NL4FRX |
| Verbindungstyp | speakON |
| Geschlecht | female |
| Elektrisch | |
| Durchgangswiderstand | < 2 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtetest) |
| Nennstrom pro Kontakt | 40 A rms durchgehend |
| 50 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| bitte beachten | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
| Kabeldurchmesser | 7 bis 14,5 mm |
| Kabel Zugentlastung | ≥ 220 N (je nach Kabelaußendurchmesser und Material) |
| Lebensdauer | > 5000 Steckzyklen |
| Leiterquerschnitt | 4 mm²/6 mm² (Schraubklemmen/Löten) |
| 12 AWG/10 AWG (Schraubklemmen/Löten) | |
| Anschlussart | Schraubklemmen (auch lötbar) |
| Verriegelung | Quick Lock (latch) |
| Material | |
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Messing (CuZn39Pb3) |
| Einsatz | PBTP 20 % GR |
| Verriegelungselement | Zink Druckguss (ZnAl4Cu1) |
| Gehäuse | PBTP 20 % GR |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
| Entflammbarkeit | UL 94 HB |
| Lötbarkeit | IEC 68-2-20 konform |
| Temperaturbereich | –30 bis +80 °C |
