NL4FX-2
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL4FXX-W-S (Kabel 6 bis12 mm) und NL4FXX-W-L (Kabel 10 bis 16 mm)

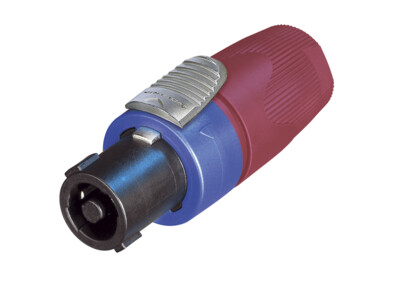

4 polige Kabelbuchse, Spannzangen-Zugentlastung, rote Spannhülse
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.
- Nennstrom 40 A
- 50 A Audiosignal, bei 50 % Einschaltdauer
- Nur 3 Einzelteile und dadurch einfach zu montieren
- Äusserst robuste glasfaserverstärkte Materialien - langlebig und verlässlich
- Exaktes, sehr präzises Dreh-Verriegelungssystem "Quick Lock"
- Verbesserte Bedienung der Verriegelungsklinke
- Einteilige Zugentlastung, Spannzange für 7 bis 14.5 mm Kabeldurchmesser
- Farbige Varianten verfügbar zur Codierung
- 3D Markenschutz
Technische Informationen
| Produkte | |
|---|---|
| Titel | NL4FX-2 |
| Verbindungstyp | speakON |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | < 2 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtetest) |
| Nennstrom pro Kontakt | 40 A rms durchgehend |
| 50 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| bitte beachten | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 7 bis 14,5 mm |
| Kabel Zugentlastung | ≥ 220 N (je nach Kabelaußendurchmesser und Material) |
| Lebensdauer | > 5000 Steckzyklen |
| Leiterquerschnitt | 4 mm² (Schraubklemmen), 6 mm² (Lötanschlüsse) |
| 12 AWG (Schraubklemmen) 10 AWG (Lötanschlüsse) | |
| Anschlussart | Schraubklemmen (auch lötbar) |
| Verriegelung | Quick Lock (latch) |
| Material | |
|---|---|
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Messing (CuZn39Pb3) |
| Einsatz | PBTP 20 % GR |
| Verriegelungselement | Zink Druckguss (ZnAl4Cu1) |
| Gehäuse | PBTP 20 % GR |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 HB |
| Lötbarkeit | IEC 68-2-20 konform |
| Temperaturbereich | –30 bis +80 °C |
