NL8MD-V
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL8MDXX-V

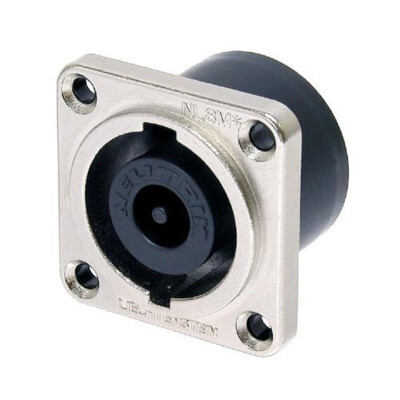

8-poliger Einbaustecker, G-Form Nickel Metallflansch, Durchgangsmontagelöcher, vertikale Leiterplatten-Montage.
Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.
Features & Benefits
- Nennstrom 30 A rms
- Extrem robust und zuverlässig durch glasfaserverstärktes Material
- Genaue Keilnut für sicheres und verwechslungsfreies Einstecken
- Präzises Dreh-Verriegelungssystem "Quick Lock"
- Metall-Frontplatte macht die Verrieglung extrem robust und langlebig
- Luftdicht - optimiert für Lautsprecher
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NL8MD-V |
| Verbindungstyp | speakON |
| Geschlecht | male |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | ≤ 3 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtest) |
| Nennstrom pro Kontakt | 30 A rms durchgehend |
| 40 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| Verwendungshinweis | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
|---|---|
| Lebensdauer | > 5000 Steckzyklen |
| Anschlussart | vertikale Leiterplattenmontage |
| Verriegelung | Quick Lock |
| Einbaurichtung | rückseitig |
| Gehäuseform | G-Flansch eckig |
| Befestigung | 4 Durchgangsmontagelöcher |
| Material | |
|---|---|
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Bronze (CuSn6) |
| Gehäuse | Polyamid (PA 6 30 % GR) Ni |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 HB |
| Lötbarkeit | IEC 68-2-20 konform |
| Temperaturbereich | –30 bis +80 °C |
