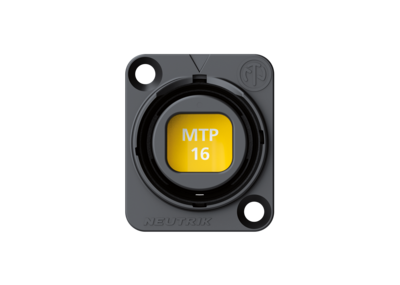

NO16FDW-A - opticalCON MTP 16 ADVANCED CHASSIS CONNECTOR_topview NO16FDW-A - opticalCON MTP 16 ADVANCED CHASSIS CONNECTOR_sideview
NO16FDW-A - opticalCON MTP 16 ADVANCED CHASSIS CONNECTOR_topview
NO16FDW-A - opticalCON MTP 16 ADVANCED CHASSIS CONNECTOR_sideview
1/2
neutrik / Produkte / NO16FDW-A

NO16FDW-A

Datenblatt Download

The rear compatibility of opticalCON MTP® 16 chassis fitting with standard MTP® 16 (ELITE male with 20 N springforce) breakout cable allows easy adaptation to fiber standard connectors such as LC, SC, ST. The approved dust shutter ensures high mating cycles and minimal maintenance.

Features & Benefits
  • Ruggedized and dirt-protected 16-channel fiber optic connection system
  • For point-to-point multichannel routing
  • Laser protective metal shutter seals dust proof with two-component rubber gasket
  • IP65 ingress protection in mated condition with SCDP-*
  • Accommodates standard MTP® ELITE MALE with 20 N springforce connectors on the rear for simple installation
Downloads
Strichzeichnung NO16FDW-A
pdf - 260.68 KB
Strichzeichnung NO16FDW-A
dxf - 14.25 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB

Technical Information

Produkte
Title NO16FDW-A
Mechanische Daten
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 2'500 mating cycles
Locking force 1'000 N
Locking device Push-Pull
Mounting direction Front mounting
Chassis shape D
Umwelt
Temperature range -40 °C to +75 °C
Protection class IP65 in mated condition in combination with SCDP-*
Optical
Insertion loss < 0.9 dB / connection
Accessories
CAS-FOCD-ADV

opticalCON Glasfaser Reinigungs-Kit
audio
NZPF1RU

1RU opticalCON Panel Rahmen
audio
NZPF3RU

3RU opticalCON Panel Rahmen

NZP1RU-8

Gewinkeltes Rack-Panel für D-Form Einbausteckverbinder
audio
NZPFD

opticalCON Panel Rahmenplatte für opticalCON DUO oder QUAD Einbaubuchse
audio
NZPFD-2

opticalCON Panel Rahmenplatte für zwei opticalCON DUO oder QUAD Einbaubuchsen
audio
NZPFD-4SC

*** DISCONTINUED *** opticalCON Panel Rahmenplatte für eine opticalCON DUO oder QUAD Buchse und zwei SC Duplex Buchsen

NZPFD-4SC-S

opticalCON Panel Rahmenplatte für eine opticalCON DUO oder QUAD Buchse und vier SC Simplex oder vier Single E2000 Durchführungen
audio
NZPFD-4ST

*** DISCONTINUED *** opticalCON Panel Rahmenplatte für eine opticalCON DUO oder QUAD Buchse und vier ST Buchsen
audio
SCDR

Rückseitige Abdeckkappe aus Weichkunststoff für verschiedene D-Gehäusestecker

SCNO-FDW-A

Robuste Dichtungskappe aus Metall für opticalCON Einbaubuchsen

SCD-NC

Robuste Dichtungskappe aus Gummi für opticalCON Einbaubuchsen

SCCD-W

gefederte Dichtklappe

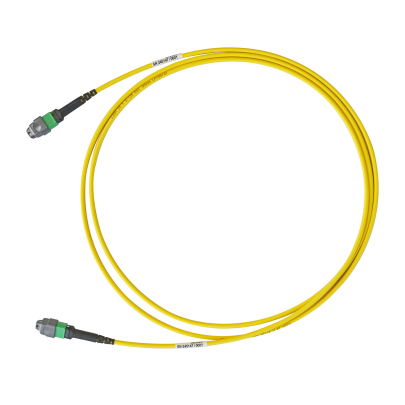

 NKOP16SA-A-0-x - 20231002.png
MTP® Patchkabel

Äusserst leistungsfähiges MTP® Patchkabel zur Verbindung der Rückseite der opticalCON® MTP® Einbaubuchsen. Elite® Male Ferrulen garantieren niedrige Einfügedämpfungswerte und optimierte optische Rückflussdämpfungswerte.

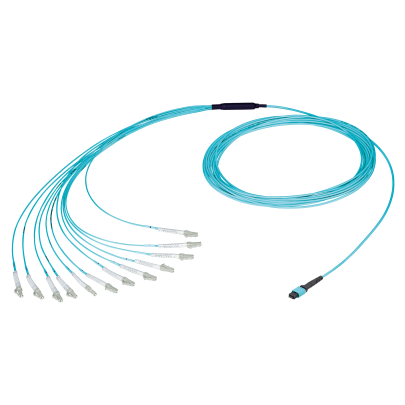

 Breakout Cable -NKOB12M-A-0-1.png
MTP® Breakout-Kabel

Äusserst leistungsfähiges MTP® Breakout-Kabel für dauerhafte oder temporäre Installationen. Standard Grade A LCs (Single-Mode PC, Multimode PC) garantieren niedrige Einfügedämpfungswerte. Split für einfache Faseraufteilung zu standardisierten LC-Anschlüssen.

FOCD-STC

Service Tool für die opticalCON DUO Einbaubuchse NO2-4FDW-*A
Service Tool für die opticalCON MTP® Einbaubuchse NO12FDW-A / NO24FDW-A

SCDP-FX-*

Dichtung für Einbaustecker in D-Form, 6 Farben
