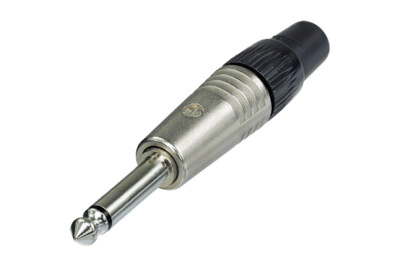

NP2C
DISCONTINUED Nachfolger: NP2X
2-poliger 6.35 mm Klinkenstecker, Nickel Gehäuse, vernickelte Kontakte
Professioneller Klinkenstecker im robusten Metallgehäuse mit Spannzangen Zugentlastung.
Features & Benefits
- Robustes Druckguss Gehäuse
- Spannzangen Zugentlastung für optimalen Kabelschutz
- Präzise gefräste, einteilige Kontakte verhindern das Hängen bleiben des Tip Kontakts in der Buchse
- Entspricht allen aktuellen Standards
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NP2C |
| Verbindungstyp | Plug |
| Geschlecht | male |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | depends on mating connector mΩ |
| Durchschlagsfestigkeit | 1 kVdc |
| Isolationswiderstand | > 2 GΩ (initial) |
| Nennstrom pro Kontakt | depends on mating connector A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 4 - 7 mm |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | 1 mm² |
| Leiterquerschnitt | 18 AWG |
| Anschlussart | Solder contacts |
| Material | |
|---|---|
| Spannhülse | Polyacetal (POM) + PU |
| Kontaktbeschichtung | 2 µm Ni (Su) |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Normenkompatibilität | IEC 60603-11 / EIA RS-453 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -20 °C to +65 °C |
