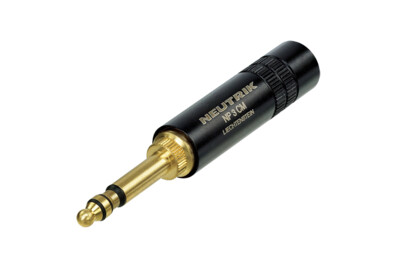

NP3CM-B
5.23 mm Klinkenstecker MIL Typ (MIL-P-642/5A), schwarzes Metallgehäuse, Messingkontakte
Professionelle Klinkenstecker im MIL Design gemäss MIL Standard MIL-P-642/*. Diese Stecker sind wie die Standard Neutrik Klinkenstecker aufgebaut, verfügen über eine Spannzangen Zugentlastung und ein schlankes Gehäuse um den hohen Ansprüchen von militärischem Kommunikationsequipment zu entsprechen. Die Plugs sind nicht mit Standard 6.35 mm Klinkenbuchsen (gemäss EIA RS453) und Patch Panels kompatibel.
Features & Benefits
- 5.23 mm Klinkenstecker MIL Typ (MIL-P-642/5A)
- Einteiliger Tip Kontakt gewährleistet eine sichere Übertragung
- Metall Gehäuse und Spannzangen Kabelzugentlastung - robust und verlässlich
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NP3CM-B |
| Verbindungstyp | Plug |
| Geschlecht | male |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | depends on mating connector mΩ |
| Durchschlagsfestigkeit | 1 kVdc |
| Isolationswiderstand | > 2 GΩ (initial) |
| Nennstrom pro Kontakt | depends on mating connector A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 4 - 7 mm |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | 0,5 AWG |
| Leiterquerschnitt | 20 AWG |
| Anschlussart | Solder contacts |
| Material | |
|---|---|
| Spannhülse | Polyacetal (POM) + PU |
| Kontaktbeschichtung | 2 µm Brass |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Gehäuse | Brass (CuZn39Pb3) |
| Gehäusebeschichtung | Black |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Normenkompatibilität | MIL-P642/5A |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -20 °C to +65 °C |
