opticalCON DUO

Robustes Feldkabel mit zwei LWL verfügt über Kevlarfasern, welche für eine einzigartige Zugentlastung sorgen. Das assemblierte Kabel ist in Single- und Multi-Mode (PC oder APC) verfügbar. Das Kabel ist ideal für Audio- und Rundfunk-Netzwerke.

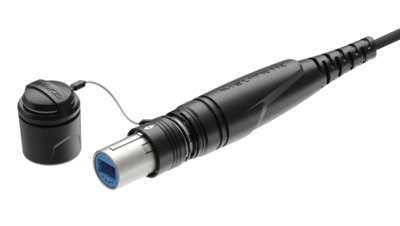

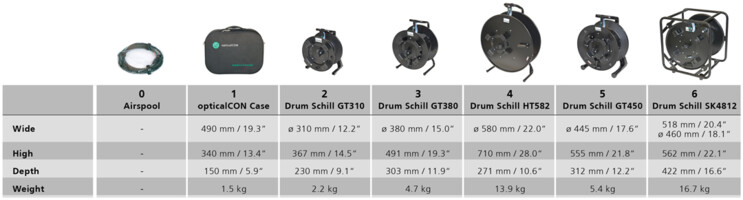

Der opticalCON DUO Kabelstecker bietet einen Standard LC-Duplex-Stecker in einem robusten und langlebigen Metallgehäuse. Einzigartig ist die automatisch angetriebene Schutzklappe mit Silikondichtung, die im nicht gesteckten Zustand die LWL vor Staub und Schmutz schützt. Weiters verfügt der opticalCON über die bewährte Push-Pull Verriegelung und eine exzellente Zugentlastung. Der Kabelstecker ist vormontiert und ist nicht als Einzelteil erhältlich. Das assemblierte Kabel mit zusätzlicher Schutzkappe wird in einer Vielzahl von Längen angeboten und wird im Koffer, mit Trommel oder lose aufgewickelt geliefert.

Features & Benefits

Robustes und staubgeschütztes LWL Steckersystem
Wasserdicht gemäss Schutzklasse IP65 im gesteckten Zustand
2-poliges militärisch bewährtes, robustes und leichtes mobiles Feldkabel mit Single- oder Multi-Mode Fasern
opticalCON Multi-Mode Glasfaserkabel bieten laser- und biegungsoptimierte OM3 Fasern
Mit Standard LC-Duplex Steckern konfektioniert
Kabelstecker mit robustem Metallgehäuse und sehr leistungsfähiger Zugentlastung
Ausgezeichneter Schmutz- und Staubschutz durch automatisch schliessende Schutzklappe mit Silikondichtung
Bewährte Push-Pull Verriegelung
Einfache Reinigung, kein spezielles Werkzeug nötig
Verschiedenen Verpackungsversionen erhältlich

Downloads

3D Ansicht NO2_X-A STANDARD

stp - 3.68 MB

Strichzeichnung NKO2_-A

pdf - 368.92 KB

Strichzeichnung NKO2_-A

dxf - 8.42 MB

BDA 520 V2 - opticalCON DUO Handling Instruction

pdf - 3.7 MB

opticalcon-duo-technical-paper-v4

pdf - 2.31 MB

opticalcon-availability

pdf - 586.23 KB

reference-projects---opticalcon

pdf - 4.96 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

opticalcon-audio--video--lighting-application

pdf - 524.47 KB

opticalcon-broadcast-application-ob-truck

pdf - 422.34 KB

NDS01 - opticalCON DUO ADVANCED

pdf - 347.49 KB

Technische Informationen

Produkte
Titel	opticalCON DUO
Geschlecht	male

Mechanische Daten
Kabel Zugentlastung	500 N
Einsteckkraft	< 45 N
Aussteckkraft	< 45 N
Lebensdauer (typ.)	5000 mating cycles
Leiterquerschnitt
Verriegelung	Push-Pull

Material
Knickschutz	Rubber (EPDM)
Spannhülse	Zinc diecast (ZnAl4Cu1)
Einsatz	Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Black chromium
Zugentlastung	Polyacetal (POM) (brass)

Umwelt
Temperaturbereich	-40°C to +75 °C
Protection class	in mated condition IP65

Optische Daten
Einfügedämpfung	< 0.5 dB / connection
Optischer Verbinder	LC-Duplex (PC and APC)
Optical wiring ISO / IEC 11801	ISO / IEC 11801

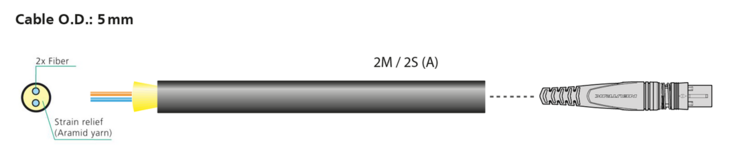

Mobile Kabel
Farbe	black, matte
Kerndurchmesser	Singlemode 9 µm, Multimode 50 µm
Hülsendurchmesser	125 µm
Mantel	PUR
Minimaler Biegeradius	5 cm
Anzahl der Fasern	2
Zugentlastung	Aramid yarn
Gewicht	23 kg/km
Overal diameter	5 mm
