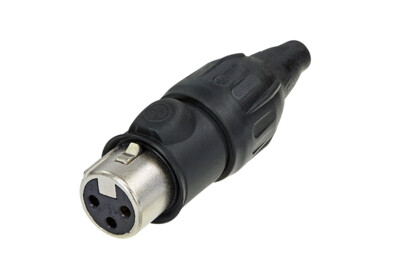

NC3FX-TOP
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NC3FX1-TOP
3-polige Kabelbuchse mit TRUE OUTDOOR PROTECTION (TOP), vergoldete Kontakte.
Die XLR-TOP-Serie enthält XLR-Kabelsteckverbinder für IP65 und TOP-Geprüft (in Anlehnung an UL50E) bestehen im gesteckten Zustand mit dem zugehörigen Einbausteckverbinder.
Features & Benefits
- Speziell abgedichteter XLR für hohe Beanspruchung in rauer Umgebung mit hohen Anforderungen
- IP65 und TOP-Geprüft (in Anlehnung an UL50E) in Kombination mit zugehörigem Gegenstecker der TOP-Serie
- Schlagfestes UV-beständiges Material
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Artikelnummer | NC3FX-TOP |
| Typ Steckverbinder | XLR |
| Gender | female |
| Elektrisch | |
|---|---|
| Kapazität zwischen den Kontakten | ≤ 4 pF |
| Kontakt-Widerstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 1,5 kV DC |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakte | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Kabel-Außendurchmesser | 5–8 mm |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 5.000 Steckzyklen |
| Leiterquerschnitt | max. 1,5 mm² |
| max. 16 AWG | |
| Anschlussart | Lötkontakte |
| Verriegelung | Latch lock |
| Material | |
|---|---|
| Spannhülse | UV-beständiges Gummi |
| Kontaktbeschichtung | 0,2 µm Au Hartlegierung über 2 µm Ni |
| Kontakte | Bronze (CuSn8) |
| Einsatz | Polyamid (PA66) |
| Verriegelung | St3K32 (Taste) / Ck 67 (Feder) |
| Gehäusse | Zink Druckguss (ZnAI4Cu1) |
| Gehäusebeschichtung | Nickel |
| Zugentlastung | Polyacetal (POM) |
| Dichtungsmantel | UV-beständiges Gummi |
| Umwelt | |
|---|---|
| Approvals | UL |
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP65 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | –30 bis +80 °C |
Zubehör
ITX-TOP
SCMX-TOP
The rubber sealing cover protects the XLR male TOP connectors NC*MX-TOP & etherCON TOP cable connector NE8MX-TOP from dust and water according to protection class IP65.
SCFX-TOP
The rubber sealing cover protects XLR TOP cable connectors NC*FX-TOP from dust and water according to protection class IP65.
