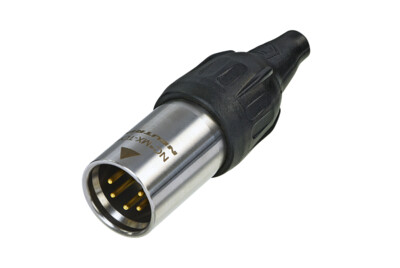

NC5MX-TOP
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NC5MX1-TOP
5-poliger Kabelstecker, TRUE OUTDOOR PROTECTED, vergoldete Kontakte.
Die X-TOP-Serie enthält XLR-Kabelsteckverbinder für Außenanwendungen. IP65 und TOP-Geprüft (in Anlehnung an UL50E) bestehen im gesteckten Zustand mit dem zugehörigen Einbausteckverbinder.
Features & Benefits
- Speziell abgedichteter XLR für hohe Beanspruchung in rauer Umgebung mit hohen Anforderungen
- IP65 und TOP-Geprüft (in Anlehnung an UL50E) in Kombination mit zugehörigem Gegenstecker der TOP-Serie
- Schlagfestes UV-beständiges Material
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Title | NC5MX-TOP |
| Connection Type | XLR |
| Gender | male |
| Elektrisch | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 7.5 A |
| Rated voltage | < 50 V |
| Mechanische Daten | |
|---|---|
| Cable O.D. | 5.0 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 1.0 mm² |
| Wiresize | max. 18 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Bushing | UV-resistant rubber |
| Contact plating | 0.2 µm Au hard alloy over 2 µm Ni |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 66) |
| Locking element | Stainless steel |
| Shell | Stainless steel |
| Strain relief | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Approvals | UL |
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP65 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
