NL2FX
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL2FXX-W-S
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.

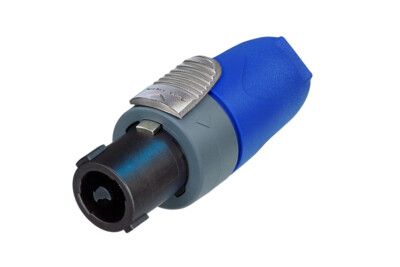

2-polige Kabelbuchse, integrierte Spannzange
Features & Benefits
- Nennstrom bis zu 32 A Effektivwert (RMS)
- Nur 3 Einzelteile und dadurch einfach zu montieren
- Äusserst robuste glasfaserverstärkte Materialien – langlebig und verlässlich
- Exaktes, sehr präzises Dreh-Verriegelungssystem "Quick Lock"
- Einteilige Zugentlastung, Spannzange für 6 bis 10 mm Kabeldurchmesser
- Verbesserte Bedienung der Verriegelungsklinke
- Zertifiziert nach IEC61984
- Passend auch zum 4-poligen speakON Einbaustecker, macht Kontakt mit +1/-1
- Geeignet für Geräte entsprechend IEC62368-1
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NL2FX |
| Verbindungstyp | speakON |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | < 2 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtetest) |
| Nennstrom pro Kontakt | 40 A rms durchgehend |
| 50 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| bitte beachten | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 6 bis 10 mm |
| Kabel Zugentlastung | ≥ 220 N (je nach Kabelaußendurchmesser und Material) |
| Lebensdauer | > 5000 Steckzyklen |
| Leiterquerschnitt | 1,5 bis 4 mm² |
| 16 bis 12 AWG | |
| Anschlussart | Schraubklemmen (auch lötbar) |
| Verriegelung | Quick Lock (latch) |
| Material | |
|---|---|
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Messing (CuZn39Pb3) |
| Einsatz | Polyamide (PA 66) |
| Verriegelungselement | Zink Druckguss (ZnAl4Cu1) |
| Gehäuse | PBTP 20 % GR |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
