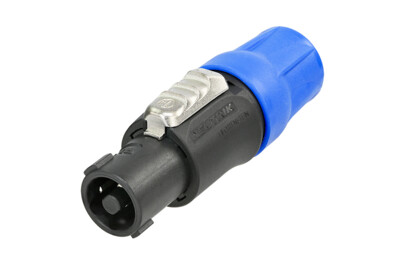

NL4FC
*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL4FXX-W-S (Kabel 6 bis 12 mm) und NL4FXX-W-L (Kabel 10 bis 16 mm)
4 polige Kabelbuchse, Spannzangen-Zugentlastung
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.
Features & Benefits
- Nennstrom 30 A
- Zuverlässig und robust, einfach und schnell zu montieren
- Kabelzugentlastung für 6 - 15 mm Kabeldurchmesser
- Exaktes, betriebssicheres Dreh-Verriegelungssystem "Quick Lock"
- Einsatz und Gehäuse aus äusserst robustem, langlebigem und verlässlichem Material
- Benutzerfreundlicher Verriegelungsriegel für einfache Handhabung
- Einzigartige Neutrik Kabelzugentlastung
Downloads
BDA 450 V2 - speakON NL4FC
pdf - 2.36 MB
canadian-standards-association
pdf - 65.27 KB
speakon-wiring-suggestion
pdf - 342.87 KB
st-nl4fc
pdf - 214.48 KB
st-nl4fc
dxf - 1.84 MB
nl4fc
stp - 6.44 MB
CB_Cert_SE-100963A1M1
pdf - 83.27 KB
03 Section speakON PG DE 202202-V23
pdf - 5.44 MB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
Technische Informationen
| Produkte | |
|---|---|
| Titel | NL4FC |
| Verbindungstyp | speakON |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | ≤ 3 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtetest) |
| Nennstrom pro Kontakt | 30 A rms durchgehend |
| 40 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| Attention | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 6 bis 15 mm |
| Kabel-Zugentlastung | ≥ 220 N (je nach Kabelaußendurchmesser und Material) |
| Lebensdauer | > 5000 Steckzyklen |
| Leiterquerschnitt | 4 mm² |
| 12 AWG | |
| Anschlussart | Schraubklemmen (auch lötbar) |
| Verriegelung | Quick Lock (latch) |
| Material | |
|---|---|
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Messing (CuZn39Pb3) |
| Einsatz | PBTP 20 % GR |
| Verriegelungselement | Zink Druckguss (ZnAl4Cu1) |
| Gehäuse | Polyamid (PA 6 30 % GR) |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Lötbarkeit | IEC 68-2-20 konform |
| Temperaturbereich | –30 bis +80 °C |
