neutrik > Produkte > NAC3FCB

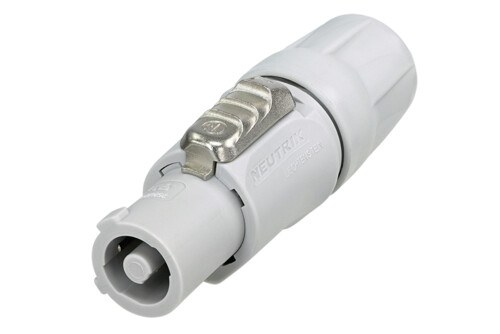

NAC3FCB

NAC3FCB

Kabelbuchse mit Verriegelung, Power-Out, Schraubanschlüsse, grau

Der powerCON ist ein 3-poliger Netz-Steckverbinder mit Phase, Neutralleiter und voreilendem Erdungskontakt. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Achtung: Der powerCON ist ein Steckverbinder und keine Steckvorrichtung, das heisst der powerCON darf weder unter Last noch unter Spannung ein- und ausgesteckt werden.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Strombelastbarkeit bis 20 A / 250 V ac
  • Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying um falsches Einstecken zu verhindern
  • Schnelles und einfaches Verriegelungssystem
  • Extrem robust und zuverlässig
  • Ergonomisches Design
  • Einzigartige Neutrik Kabelzugentlastung
  • Verbesserter Kabelknickschutz durch Zweikomponententülle
  • UL, C-UL recognized components
    VDE zertifiziert und SEV zugelassen
  • Markiert mit dem einzigartigen Hologramm - garantiert ein originales und echtes Neutrik Produkt

Downloads

  • VDE Zertifikat powerCON 20 A
  • Produkt Katalog - Kapitel Rundsteckverbinder
  • Montageanleitung - powerCON NAC3FCA + NAC3FCB
  • Strichzeichnung NAC3FCB
  • Strichzeichnung NAC3FCB
  • 3D File NAC3FCB

Links

  • UL Certificate (ECBT2.E135070)
  • cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel NAC3FCB
Geschlecht female
Elektrisch
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 4 kVdc / 2.8 kVac
Isolationswiderstand > 0.1 GΩ (after damp heat test IEC 68-2-30)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 61984:20 A 250 V AC
Nennspannung USA UL 1977:20 A 250 V AC
Mechanische Daten
Kabeldurchmesser 6 - 15 mm (1)
Lebensdauer > 1000 mating cycles
Leiterquerschnitt 2,5 AWG
Leiterquerschnitt 12 AWG
Verriegelung Quick Lock
(1) Cable O.D. range limited to 6 mm - 14 mm acc. VDE
Material
Kontaktbeschichtung 4 µm Ag
Kontakte Bronze (CuSn6)
Einsatz Polyamide (PA 6 30 % GR)
Verriegelungselement Zinc diecast (ZnAl4Cu1)
Gehäuse Polyamide (PA 6 30 % GR)
Zugentlastung Polyacetal (POM)
Umwelt
Temperaturbereich -30 °C to +80 °C
Schutzklasse IP 20
Entflammbarkeit UL 94 HB

Zubehör

HTFAC
HTFAC
NAC3MM-1
NAC3MM-1
