neutrik > Produkte > powerCON > powerCON
blau/grau
> NAC3FCB-1

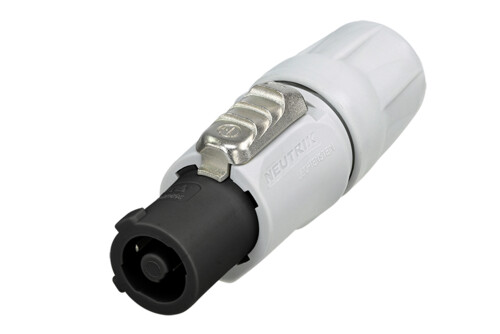

NAC3FCB-1

NAC3FCB-1

*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NAC3FXXB-W-S (Kabel 6–12 mm) und NAC3FXXB-W-L (Kabel 10–16 mm)

Verriegelbarer Kabel-Steckverbinder, power-out, Schraubklemmen, grau, V-0 EInsatz

Der powerCON ist ein 3-poliger Netz-Steckverbinder mit Phase, Nullleiter und voreilendem Erdungskontakt. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen
Datenblatt Download

Features & Benefits

  • Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying, um falsches Einstecken zu verhindern
  • ​Schnelles und einfaches Verriegelungssystem
  • Extrem robust und zuverlässig
  • Ergonomisches Design
  • Einzigartige Neutrik Zugentlastung
  • Verbesserter Kabelknickschutz durch Zwei-Komponenten-Tülle
  • UL, cUL recognized components
    VDE zertifiziert
  • UL94 V-0
  • Unter Last steckbar (IEC 61984) zusammen mit Einbauversionen NAC3MPXXB und NAC3MPXXB-WOT

Downloads

  • Assembly instruction powerCON Cable Connectors
  • Drawing NAC3FCB-1
  • Drawing NAC3FCB-1
  • 3D File NAC3FCB-1
  • Intertek Certificate IEC 61984 CB-Report NAC3MPB-1_NAC3FCB-1
  • Intertek Certificate IEC 61984 CB-Report NAC3MPXXB_NAC3FCB-1

Links

  • Intertek Certificate UL-1977 and CAN/CSA-C22.2 No.182.3
  • UL_Certificate (ECBT2.E135070)
  • cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Artikelnummer NAC3FCB-1
Gender female
Elektrisch
Kontaktwiderstand ≤ 2 mΩ
Durchschlagsfestigkeit 4 kV DC/2,8 kV AC
Isolationswiderstand > 10 GΩ (initial)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 61984:20 A 250 V AC
Nennspannung USA UL 1977:20 A 250 V AC
Mechanische Daten
Kabelaußendurchmesser 6 – 15 mm (1)
Lebensdauer > 1000 Steckzyklen
Leiterquerschnitt 2,5 mm²
12 AWG
Verriegelung Quick Lock
(1) Lt. VDE begrenzt auf 6 – 14 mm
Material
Kontaktbeschichtung Ag
Kontakte Kupferlegierung
Einsatz Polyamid (PA 6.6)
Verriegelungselement Zink Druckguss
Gehäuse Polyamid (PA 6.6)
Zugentlastung Polyacetal
Umwelt
Temperaturbereich –30 bis +80 °C
Entflammbarkeit UL 94 V-0
