neutrik > Produkte > powerCON > powerCON
blue / grey
> NAC3MPA-1

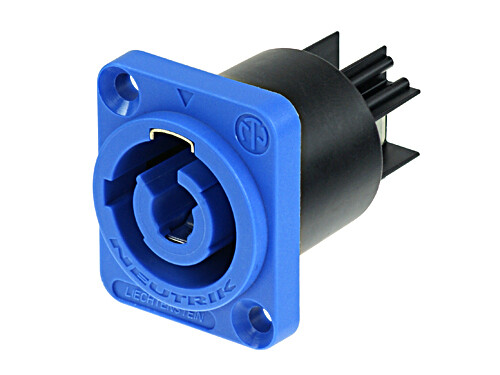

NAC3MPA-1

NAC3MPA-1

Einbaustecker, Power-In, 3/16'' Flachsteckzungen, blau

Der powerCON ist ein 3-poliger Netz-Steckverbinder mit Phase, Neutralleiter und voreilendem Erdungskontakt. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Achtung: Der powerCON ist ein Steckverbinder und keine Steckvorrichtung, das heisst der powerCON darf weder unter Last noch unter Spannung ein- und ausgesteckt werden.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • 3-poliger Netz-Steckverbinder mit Phase, Neutralleiter und voreilendem Erdungskontakt
  • Strombelastbarkeit bis 20 A / 250 V ac
  • Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying um falsches Einstecken zu verhindern
  • Schnelles und einfaches Verriegelungssystem
  • Extrem robust und zuverlässig
  • Ergonomisches Design
  • Benutzerfreundlicher Verriegelungsriegel für einfache Handhabung
  • UL, C-UL recognized components
    VDE zertifiziert

Downloads

  • Strichzeichnung NAC3MPA-1
  • Strichzeichnung NAC3MPA-1
  • 3D File NAC3MPA-1
  • VDE Zertifikat powerCON 20 A
  • Produkt Katalog - Kapitel Rundsteckverbinder
  • Montageanleitung - powerCON NAC3MP*

Links

  • UL Certificate (ECBT2.E135070)
  • cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel NAC3MPA-1
Geschlecht male
Elektrisch
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 4 kVdc / 2.8 kVac
Isolationswiderstand > 0.1 GΩ (after damp heat test IEC 68-2-30)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 61984:20 A 250 V AC
Nennspannung USA UL 1977:20 A 250 V AC
Mechanische Daten
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Verriegelung Quick Lock
Einbaurichtung Front mounting
Gehäuseform D
Material
Kontaktbeschichtung 2 µm Ag
Verriegelungselement Steel Ck67
Gehäuse Polyamide (PA 6.6 30 % GR)
Contacts Bronze (CuNi1Si0.2)
Umwelt
Entflammbarkeit UL 94 V-0
Temperaturbereich -30 °C to +80 °C

Zubehör

dummyPLUG Case
CAS-DUMMY
MFD
MFD
NDL
NDL
nlfaston
NLFASTON
SCDP
SCDP-*
SCDR
SCDR
SCDX geschlossen
SCDX
SCL
SCL
SCCD-W
SCCD-W
SCD-W
SCD-W
