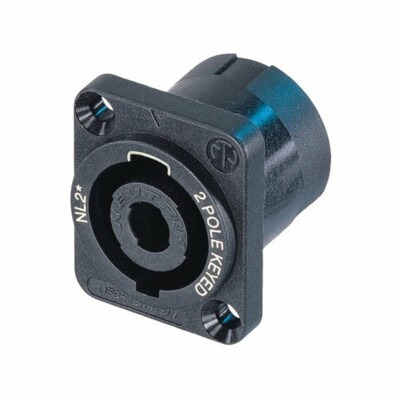

NL2MD-V

*Auslauftyp* Nachfolgeprodukt: NL2MDXX-V
2-poliger Einbaustecker, D-Form Flansch, Durchgangsmontagelöcher, vertikale Leiterplattenmontage. Nicht kompatibel mit der 4 poligen Kabelbuchse.

Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.

Features & Benefits

Nennstrom 30 A rms
Extrem robust und zuverlässig durch glasfaserverstärktes Material
Genaue Keilnut für sicheres und verwechslungsfreies Einstecken
Präzises Dreh-Verriegelungssystem "Quick Lock"
Metalleinsatz an Verrieglung machet diese extrem robust und langlebig
Luftdicht - optimiert für Lautsprecher

Downloads

speakon-wiring-suggestion

pdf - 342.87 KB

speakon-flange-and-fastening-layout

pdf - 130.14 KB

03 Section speakON PG DE 202202-V23

pdf - 5.44 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NL2MD-V
Typ	speakON
Geschlecht	male

Elektrisch
Durchgangswiderstand	≤ 3 mΩ (nach Lebensdauer)
Durchschlagsfestigkeit	4 kV DC (Spitze)
Isolationswiderstand	> 1 GΩ (nach Feuchtetest)
Nennstrom pro Kontakt	30 A rms durchgehend
	40 A Audio-Signal, bei 50 % Einschaltdauer
Nennspannung	250 V AC
bitte beachten	speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen

Mechanische Daten
Lebensdauer	> 5000 Steckzyklen
Verriegelung	Quick Lock
Anschlussart	vertiklale Leiterplatten-Montage
Einbaurichtung	rückseitig
Gehäuseform	D
Befestigung	Durchgangsbohrungen
