NL2MP

*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL2MPXX

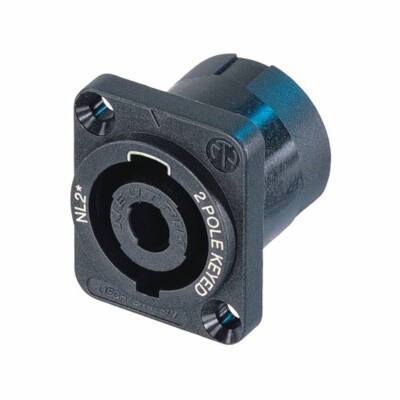

2-poliger Einbaustecker, schwarzer D-Form Flansch, Durchgangsmontagelöcher, 3/16" Flachsteckzungen. Nicht kompatibel mit der 4 poligen Kabelbuchse.

Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.

Features & Benefits

Nennstrom 30 A rms
Extrem robust und zuverlässig durch glasfaserverstärktes Material
Genaue Keilnut für sicheres und verwechslungsfreies Einstecken
Präzises Dreh-Verriegelungssystem "Quick Lock"
Metalleinsatz an Verrieglung machet diese extrem robust und langlebig
Luftdicht - optimiert für Lautsprecher

Downloads

BDA 458 V2 - speakON - NL2MP + NL4MP + NL8MPR

pdf - 191.64 KB

speakon-wiring-suggestion

pdf - 342.87 KB

speakon-flange-and-fastening-layout

pdf - 130.14 KB

03 Section speakON PG DE 202202-V23

pdf - 5.44 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NL2MP
Typ	speakON
Geschlecht	male

Elektrisch
Durchgangswiderstand	≤ 3 mΩ (nach Lebensdauer)
Durchschlagsfestigkeit	4 kV DC (Spitze)
Isolationswiderstand	> 1 GΩ (nach Feuchtetest)
Nennstrom pro Kontakt	30 A rms durchgehend
	40 A Audio-Signal, bei 50 % Einschaltdauer
Nennspannung	250 V ac
bitte beachten	speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen
