NL4MP-2

*Discontinued* Nachfolgeprodukt: NL4MPXX-3 .

HINWEIS: verspiegelte Schraublöcher sind nicht mehr erhältlich; NL4MPXX-3 hat Schraublöcher mit Standardposition.

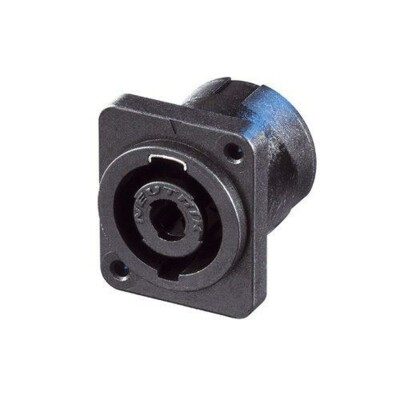

4-poliger Einbaustecker, schwarzer D-Form Flansch, gespiegelte Gewindelöcher für A-SCREW, 3/16" Flachsteckzungen

Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.

Features & Benefits

Nennstrom 30 A rms
Extrem robust und zuverlässig durch glasfaserverstärktes Material
Genaue Keilnut für sicheres und verwechslungsfreies Einstecken
Präzises Dreh-Verriegelungssystem "Quick Lock"
Metalleinsatz an Verrieglung machet diese extrem robust und langlebig
Luftdicht - optimiert für Lautsprecher

Downloads

BDA 458 V2 - speakON - NL2MP + NL4MP + NL8MPR

pdf - 191.64 KB

speakon-wiring-suggestion

pdf - 342.87 KB

speakon-flange-and-fastening-layout

pdf - 130.14 KB

03 Section speakON PG DE 202202-V23

pdf - 5.44 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NL4MP-2
Verbindungstyp	speakON
Geschlecht	male

Elektrisch
Durchgangswiderstand	≤ 3 mΩ (after lifetime)
Durchschlagsfestigkeit	4 kVdc (peak)
Isolationswiderstand	> 1 GΩ (after dampheat)
Nennstrom pro Kontakt	30 A rms continuous
Nennstrom pro Kontakt	40 A audiosignal, duty cycle 50 %
Nennspannung	250 V ac
Attention	speakON is NOT to be used as an AC mains or power supply connector!

Mechanische Daten
Lebensdauer	> 5000 mating cycles
Leiterquerschnitt
Verriegelung	Quick Lock
Einbaurichtung	Rear mounting
Gehäuseform	D
Layout	mirrored hole position, self tapping screw holes (A-Screw)
