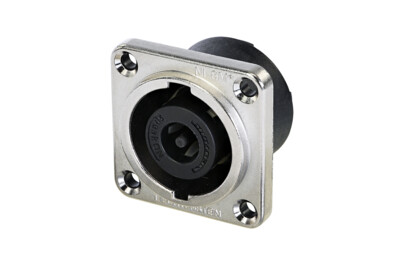

NL8MPRXX
8-poliger Einbaustecker, G-Form Metallgehäuse, Durchgangsmontagelöcher, 3/16“ Flachsteckzungen
Aufgrund der Komponentenzertifizierung gemäss IEC 61984 ist dieser Steckverbinder geeignet für die Verwendung in Geräten welche die Gerätenorm IEC 62368-1 erfüllen müssen.
Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.
- IEC 61984 zertifiziert, dadurch geeignet als Komponente für Geräte zertifiziert nach IEC 62368-1
- Nennstrom 25 A rms
- Extrem robuster Metallflansch und glasfaserverstärktes V-0-Material für raue und anspruchsvolle Anwendungen, insbesondere im Touring Bereich
- Höchst präzises “Quick Lock” Verriegelungssystem
Technical Information
| Produkte | |
|---|---|
| Title | NL8MPRXX |
| Gender | male |
| Elektrisch | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 1.5 kVac |
| Insulation resistance | > 0.1 GΩ (after dampheat) |
| Rated current per contact | 30 A rms continuous (acc. to IEC 61984) |
| Rated voltage | 250 V ac |
| Attention | speakON is NOT to be used as an mains or power supply connector (AC / DC)! |
| Mechanische Daten | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Termination | 3/16" flat tabs |
| Locking device | Quick Lock |
| Mounting direction | Rear / front mounting |
| Chassis shape | square G-size flange |
| Layout | four thru holes |
| Material | |
|---|---|
| Contact plating | Ag |
| Contacts | Copper Alloy |
| Shell | Zinc diecast, Nickel plated |
| Insert | Polyamide (PA 6.6) |
| Umwelt | |
|---|---|
| Temperature range | -30 °C to +80 °C |
| Flammability | UL 94 V-0 |
Der dummyPLUG NDL8 für alle 8-poligen speakON Einbaustecker vereinfacht die Verkabelung.
Dichtung für speakON G-Form Gehäuse für eine luftdichte Verbindung zwischen Einbaubuchse und Frontplatte (auch passend für einen Amphenol EP Ausschnitt)
Faston Anschluss mit 'positive lock', Tab Fit 4.75 x 0.51 mm (0.187 x 0.02 in), Kompatibel mit AMP, Verpackt zu 100 Stk.
