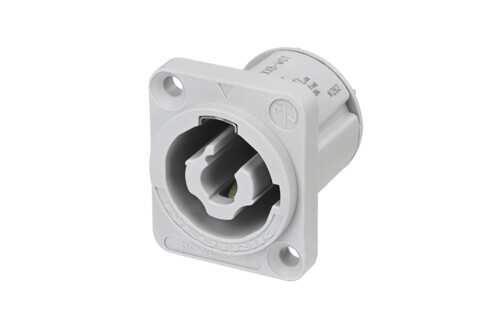

NAC3MPXXB-WOT

NAC3MPXXB-WOT

Konform mit Gerätestandard IEC 62368-1 durch Zertifizierung gemäß IEC 60320-1.

Einbaustecker, Power-Out, grau; 3/16'' Flachsteckzungen, ohne Kontakt-Trennwände

Ersetzt Kaltgerätestecker, wenn eine besonders robuste Verbindung mit Verriegelung benötigt wird, um eine sichere Versorgung zu gewährleisten.

NAC3MPXXB-WOT ist eine Steckvorrichtung, die unter Last und Spannung ein- und ausgesteckt werden darf.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Verriegelbarer einphasige Netzsteckvorrichtung
  • Zertifiziert nach IEC 60320-1 & UL 60320-1
  • 3 Kontakte für Phase, Neutralleiter und voreilendem Erdungskontakt
  • Zertifiziert nach UL-1977 & CAN/CSA-C22.2 No. 182.3
  • Schnelle und einfache Twist Lock Verriegelung. Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying, um falsches Einstecken zu verhindern
  • Extrem robust und zuverlässig
  • IEC 62368-1 konform
  • UL94 V-0

Downloads

  • Assembly recommendation of powerCON chassis connector
  • Drawing NAC3MPXXB-WOT
  • Drawing NAC3MPXXB-WOT
  • 3D File NAC3MPXXB-WOT
  • VDE CERTIFICATE powerCON XX grey series
  • Intertek Certificate IEC 61984 CB-Report NAC3MPXXB_NAC3FCA
  • Intertek Certificate IEC 61984 CB-Report NAC3MPXXB_NAC3FCA-1

Links

  • Intertek Certificate UL-1977 and CAN/CSA-C22.2 No.182.3
  • Intertek Certificate UL 60320-1
  • Intertek Certificate CAN/CSA-C22.2 No. 60320-1

Technische Informationen

Produkte
Artikelnummer NAC3MPXXB-WOT
Gender male
Elektrisch
Durchgangswiderstand ≤ 2 mΩ
Durchschlagsfestigkeit 4 kV DC/2,8 kV AC
Isolationswiderstand > 10 GΩ (initial)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 60320-1: 16 A 250 V AC
EN 61984: 20 A 250 V AC
Nennspannung USA UL 60320-1:20 A 127 V AC
UL 1977: 20 A 250 V AC
Mechanische Daten
Lebensdauer > 5000 Steckzyklen
Leiterquerschnitt 2,5 mm²
Wiresize 12 AWG
Material
Kontaktbeschichtung Ag
Verriegelung rostfreier Stahl
Gehäuse Polyamid (PA 6.6)
Kontakte Kupferlegierung
Umwelt
Entflammbarkeit UL 94 V-0
Temperaturbereich –30 bis +80 °C

Zubehör

dummyPLUG Case
CAS-DUMMY
MFD
MFD
NDL
NDL
nlfaston
NLFASTON
SCDP
SCDP-*
SCDR
SCDR
SCDX geschlossen
SCDX
SCL
SCL
SCCD-W
SCCD-W
SCD-W
SCD-W
