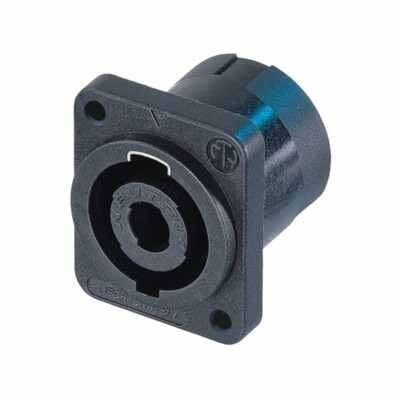

NL4MD-V-S

*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL4MDXX-V

4-poliger Einbaustecker, schwarzer D-Form Flansch, Bohrungen für selbstschneidende A-SCREW. Schaltbare Version des NL4MD-V mit 8 vertikalen Leiterplattenkontakten (4 schaltbare Kontakte). Schalter ist bis zum Einstecken der Kabelbuchse geschlossen. Keine luftdichte Verbindung.

Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher/Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.

Features & Benefits

NCC (Normally Closed Contact)
Extrem robust und zuverlässig durch glasfaserverstärktes Material
Genaue Keilnut für sicheres und verwechslungsfreies Einstecken
Präzises Dreh-Verriegelungssystem "Quick Lock"
Metalleinsatz an Verrieglung macht diese extrem robust und langlebig

Downloads

speakon-wiring-suggestion

pdf - 342.87 KB

speakon-flange-and-fastening-layout

pdf - 130.14 KB

03 Section speakON PG DE 202202-V23

pdf - 5.44 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NL4MD-V-S
Verbindungstyp	speakON
Geschlecht	male

Elektrisch
Durchgangswiderstand	≤ 3 mΩ (nach Lebensdauer)
Durchschlagsfestigkeit	4 kV DC (Spitze)
Isolationswiderstand	> 1 GΩ (nach Feuchtetest)
Nennstrom pro Kontakt	20 A rms durchgehend
	40 A Audio-Signal, bei 50 % EInschaltdauer
Nennspannung	250 V AC
bitte beachten	speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen

Mechanische Daten
Lebensdauer	> 5000 Steckzyklen
Anschlussart	vertikale Leiterplatten-Montage
Verriegelung	Quick Lock
Gehäuseform	D
Befestigung	Bohrungen für selbstschneidende A-SCREW
